惡臭是指一切刺激嗅覺器官引起人們不愉快及損壞生活環境的氣體物質。
隨著經濟持續快速發展和城市化水平的不斷提高，我國的工業、農業、商業等各項事業飛速發展，特別是一些食品、化工、制藥等新型化工合成產品的引進，城市污水處理廠、垃圾處理場等城市基礎設施的興建等諸多原因，作為世界七大環境公害之一的惡臭污染事件在社會上引起的糾紛和上訪案件日益增多，國家環境保護惡臭污染重點實驗室對天津市2006年6月至2007年5月期間的惡臭污染物投訴進行統計，12個月中的惡臭投訴件數為2338件，站所有環境投訴的18.7%，投訴比例僅次于噪聲位于第二位。
惡臭污染導致排污企業周邊防護距離增加，土地利用率下降，造成土地資源的浪費，嚴重的惡臭污染會對周邊的生態環境造成破壞。此外，惡劣的工作環境使得產生惡臭的行業從業人員減少，工作熱情下降，工作效率降低，影響區域經濟的發展。綜上，惡臭造成了大量經濟損失以及社會不良影響。
我國《國民經濟和社會發展“十二五”規劃綱要》明確提出要“加強惡臭污染物治理”。惡臭污染具有多組分、低濃度、瞬時性、陣發性的特點，污染事件一旦發生，環境管理部門和監測人員趕到現場，往往不易捕捉到真實的惡臭污染樣品。此外，大多數惡臭物質在非常低的濃度時即可發出很強的氣味，造成惡臭污染物質的定量分析存在很大閑難。
一、、行業背景
目前，惡臭的感觀測試主要依賴人工嗅辨，需要人員多(至少7名)、耗時長，對測試環境條件要求高。惡臭氣體成分分析主要使用
GC、GC/MS、HPLC、DOAS等檢測設備，但存在樣品前處理復雜、檢測時間長、不具備連續性等問題，在污染事故評價和環境監管中具有較大的應用局限性。
二、項目建設目標
深圳市逸云天電子有限公司在環境領域多年，在承擔國家重大儀器專項的基礎上研發出來的“惡臭在線監測系統”，采用傳感器陣列模式，根據多個現場試驗出的惡臭模型，配以遠程信號傳輸系統、氣象監測系統、氣體采集系統，通過無線網絡，啟動在線監測儀，最終將分析的結果和所獲取的氣象參數環境參數傳至區域惡臭在線監控平臺。該惡臭在線監測系統可以應用在諸如污水處理廠、垃圾填埋場、畜禽養殖場等存在惡臭排放的地方。可以對國標規定的8種惡臭氣體和其他14種惡臭氣體均具有ppb級別的響應值。
此系統既支持本地數據庫存儲，也可以實現先進的云平臺功能。系統可將多個區域、多個點位的惡臭在線檢測設備，統一在區域惡臭在線監控平臺上進行實時監測。系統通過顯示惡臭濃度、超標報警、樣品存留，可以成為環保部門的得力助手，實現對惡臭排放的有效監控。
三、 系統設計規范
? 大氣污染物綜合排放標準GB16927-1998
? 惡臭污染物排放標準 GB14554-93
? 環境空氣質量標準GB3095
? 環境空氣質量監測規范(國家環保試行)
? 環境空氣質量自動監測技術規范 HJ/T 193-2005
? 環境空氣質量手工監測技術貴方 HJ/T 194-2005
? 測量、控制和實驗室用電氣設備的安全要求第1部分：通用要求 GB4793-1995
? 信息技術設備(包括電氣事務設備)的安全 GB 4943-1995
? 電子測量儀器電磁兼容性試驗規范 GB 6833.1~10-87
? GBJ232-92 《電氣裝置安裝工程施工及驗收規范》
? GB 4943-95 《信息技術設備包括電氣設備的安全》
? GB/T75-94 《安全防范工程程序與要求》
? 《中國電氣安裝工程施工及驗收規范》
? 《社會公共場所安裝防范工種設計規范》
? 《以太網標準(802.3ab/802.3u/802.3z等)》IEEE-802.3
? GB50057-94 《建筑物防雷設計規范》
? GB50174-95 《計算機防雷設計規范》
? GB2887-89 《計算機場地技術條件》
四、系統整體設計
《惡臭污染物排放標準(GB14554-1993)》規定的控制惡臭物質包括臭氣在內的九種指標(氨氣、三甲胺、硫化氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭氣)
4.1設備監測儀器
惡臭在線監測系統

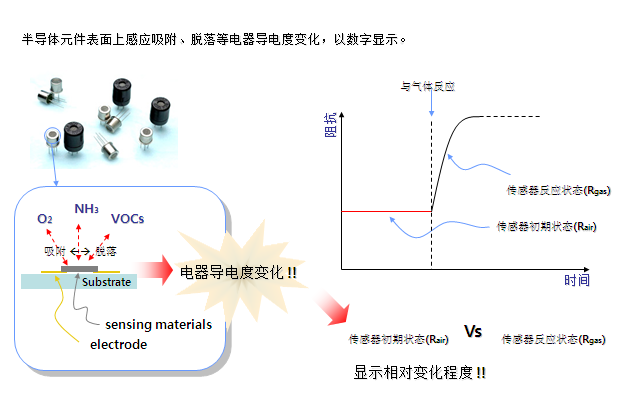

TH-2000-OU 惡臭監測系統利用氣體中的特性成分與傳感器表面產生的化學反應將傳感器表面發生的物理、化學變化轉換為電信號值的方式來實現惡臭濃度監測。
基于復合惡臭傳感器的惡臭監測系統的優點：
? 確保惡臭監測信號的穩定性
? 可以將人類的嗅覺以客觀數值表現出來的技術
? 客觀反映周邊居民感受到的惡臭程度
? 用時間、空間方式呈現惡臭的空間分布情況及影響范圍
? 可以建立便于信訪和管理的基礎設施
? 監測系統所需的費用及運行維護費用最少化
1. 測量原理：
依據中國現行惡臭檢測標準《惡臭污染物排放標準GB14554-93》和《三點比較式臭袋法GB/T 14675-93》實現檢測結果與人類嗅覺的關聯，采用多路逐點采樣系統(manifold system)吸附和脫落的同時進行檢測。
2. 主要功能及特點
1) 惡臭傳感器和清洗裝置為一體化而延長傳感器壽命，大大穩定了輸出信號，提高惡臭濃度檢測結果的可靠性;
2) 采樣核心源泉技術——傳感器輸出信號分析技術來換算氣體濃度，其中惡臭采用金屬氧化物半導體式氣體傳感器進行檢測，結果顯示單位為稀釋倍數(OU)，硫化氫和氨氣采用電化學式氣體傳感器進行檢測，結果顯示單位為ppm，VOCs采用光離子化氣體傳感器進行檢測，結果顯示單位為ppm;
3) 根據需求最多可擴展20個傳感器;
4) 百葉箱式惡臭吸入結構，確保惡臭吸入的穩定性;
5) 內置長壽命震動電樞泵，進樣泵采樣速度0.5L/min，自動控制流量;
6) 內置7英寸大屏幕高性能嵌入式計算機 (IEC667-07)，現場實時顯示檢測結果，并且可在現場通過屏幕設置及修改各項參數;
7) 支持LAN(TCP/IP 有線通訊), GSM 或CDMA 無線數據通訊方式傳輸數據;
8) 停電后有自動修復功能，實時保護監測數據不丟失;
9) 內置自動調節溫度裝置、雷擊保護器及電涌保護器;
10) 可擴展安裝惡臭自動捕集裝置(自動留樣系統)進行惡臭采集，可擴展氣象監測系統監測風向、風速、溫度、濕度、氣壓等。
4.2惡臭監測系統平臺
TH-2000-OU惡臭在線監測系統由供電單元、采樣單元、樣氣處理單元、傳感器檢測單元、數據處理單元、顯示單元和傳輸單位組成。供電單元負責為整個設備提供電能;采樣單元通過采樣泵將臭氣樣品抽入到傳感器檢測單元進行檢測和分析;樣氣處理單元負責將臭氣樣品中含有的水分和灰塵過濾掉;傳感器檢測單元負責對臭氣樣品中不同氣味成分的識別分析;數據處理單元通過各傳感器的檢測數據后，利于逸云天獨有的大數據臭氣模型進行分析計算，得出精確的內部工程數據;顯示單元將的內部的工程數據以淺顯易懂的方式呈現出來;傳輸單位通過有線或無線將最終數據遠程傳輸到環保局、控制室和云平臺等。

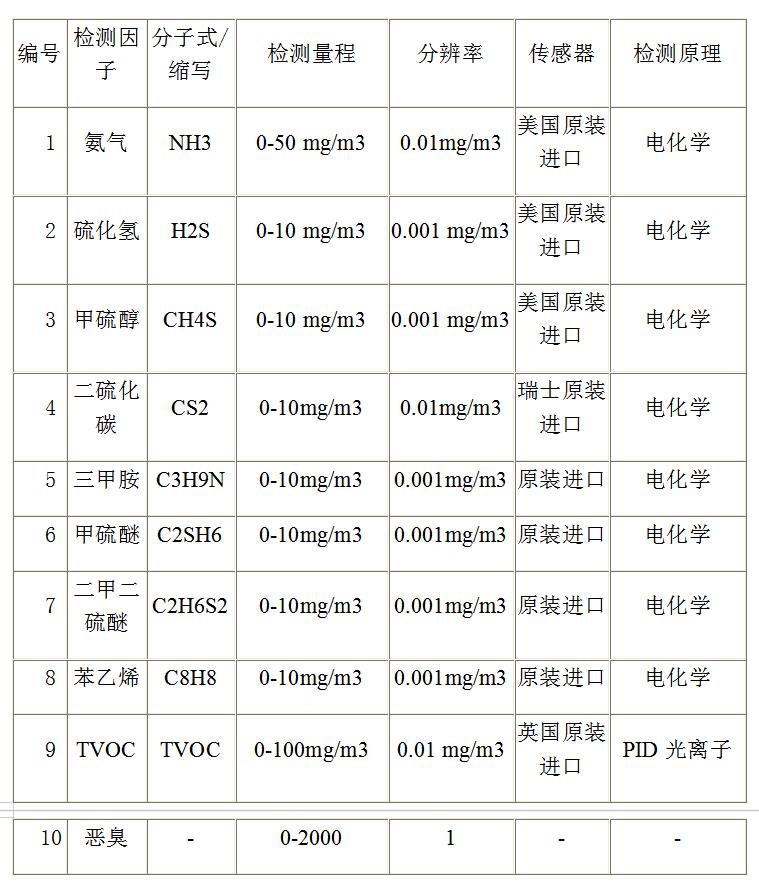

TH-2000-OU惡臭在線監測系可同時監測《惡臭污染物排放標準(GB14554-1993)》規定的控制惡臭物質包括臭氣在內的九種指標(氨氣、三甲胺、硫化氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭氣)，可選配外加PM2.5、PM10、溫度、濕度等參數指標;工業級高精觸摸屏，完美顯示當前濃度值、最大值、最小值、1分種和1小時平均值，并可選取任意時間段時間歷史數據查詢，曲線顯示;內置大容量存儲芯片，可輕松存儲10萬以上數據，并通過專用接口數據導出;逸云天專利技術的預標定智能型氣體傳感器，即插即用，方便維保、更換;機箱采用戶外專用納米防護涂層技術，耐日曬雨淋、隔熱、防蚊蟲，可在戶外長期使用;兼容TCP、IP、MODBUS 等通信協議，即可無線數據上傳對接當地環保局，也可有線遠傳組網。
1. 產品別稱：惡臭在線監測系統、惡臭電子鼻、惡臭濃度在線監測系統、惡臭電子鼻濃度監測系統、過濾型惡臭檢測系統、臭氣OU監測系統、臭氣濃度在線監測系統、臭氣電子鼻監測系統、臭氣濃度電子鼻系統、OU值在線監測系統、OU監測系統、惡臭檢測分析儀。通訊鏈路：
2. 支持LAN(TCP/IP有線通訊)、GSM或CDMA無線數據通訊方式數據。

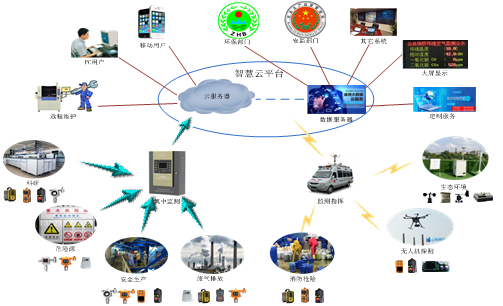

3.系統平臺：
智慧云監測平臺，是一個開放性的系統，兼容性強，適用于各種應用場景平臺功能
1) 具有數據接收、存儲、報表等功能;
2) 具有數據及歷史曲線查詢、統計等功能;
3) 可擴展接入平臺的儀器數量與監測指標;
4) 具有遠程診斷功能;
惡臭在線監測系統應用場所
惡臭在線監測系統主要應用于政府環保監測部門，存在大氣污染的企業包括：科技園區、化工園區、垃處理廠、污水處理廠、 制藥廠、釀酒廠、能源電力企業、紡織廠、城鄉居民生活區及科研院高校等場所

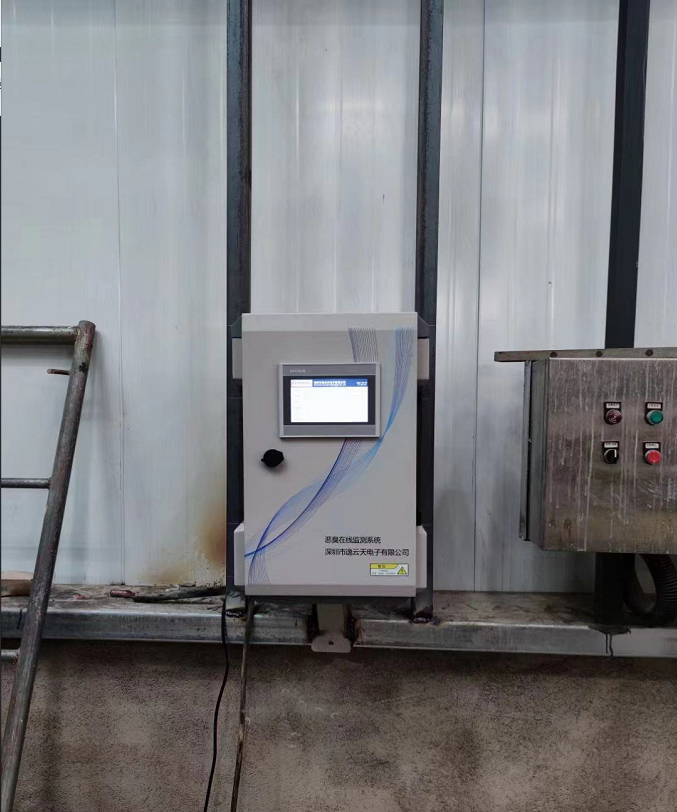

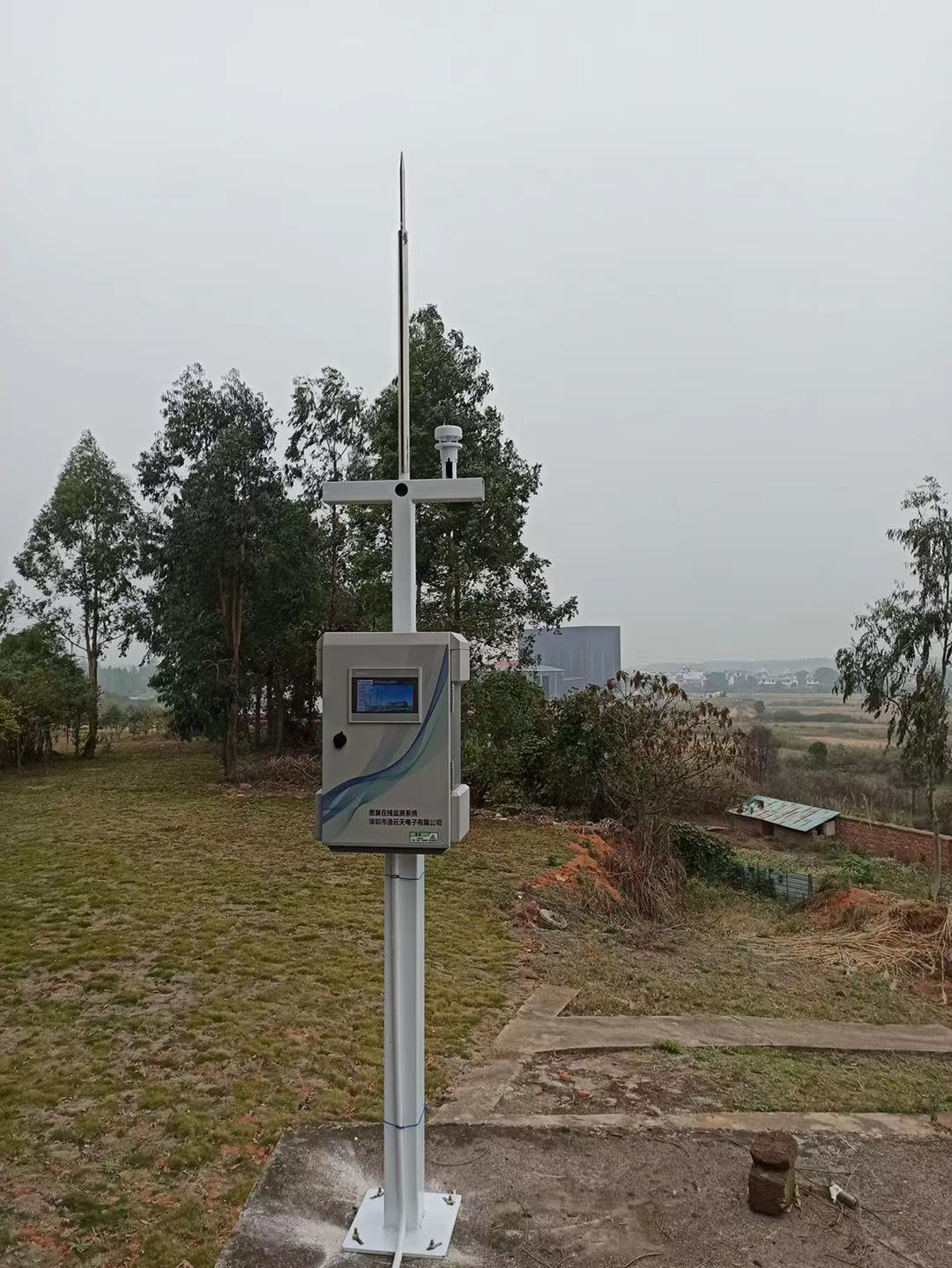

江西廠界惡臭在線監測 某集團公司垃圾處置車間安裝在線監測系統
